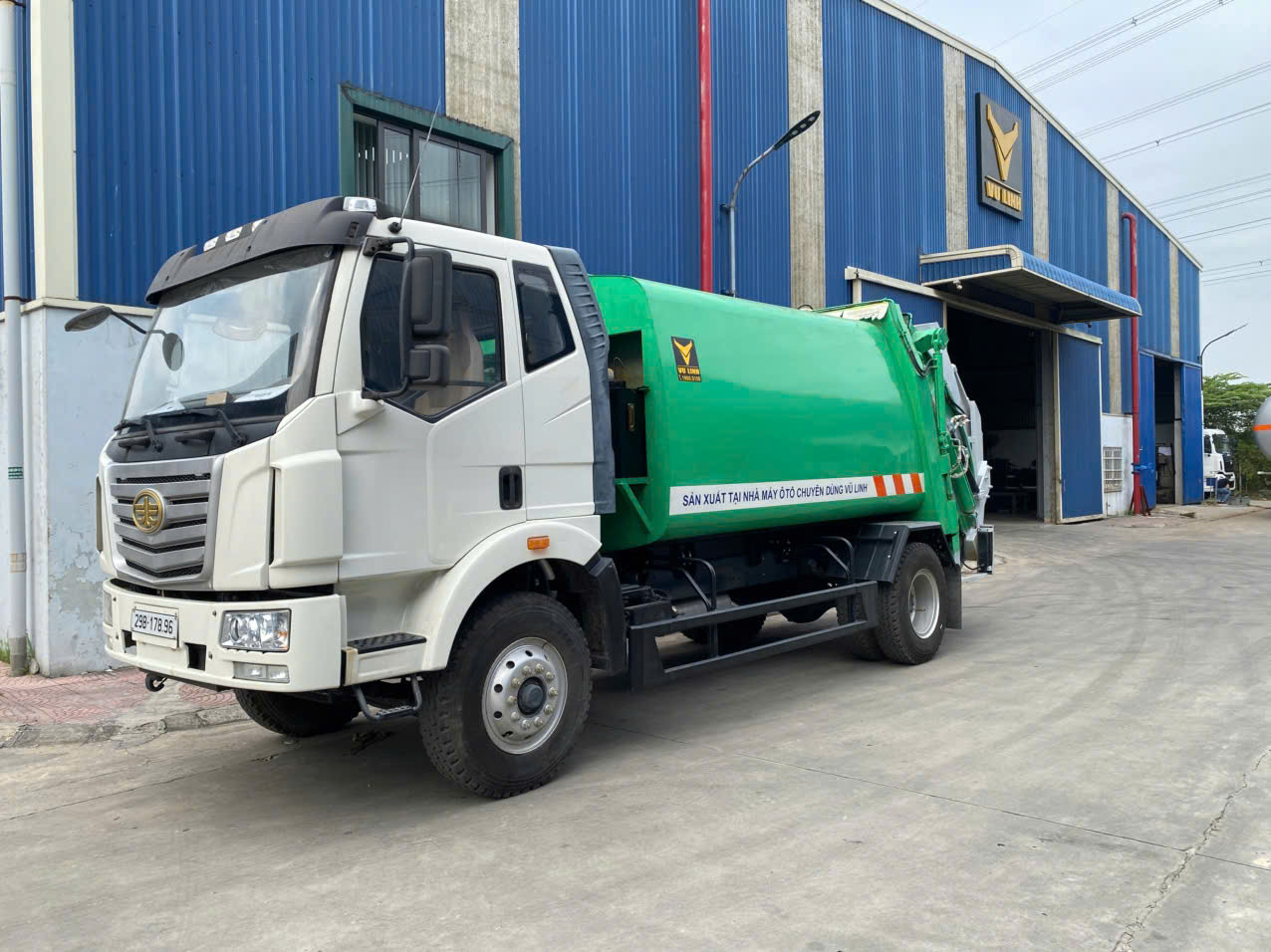

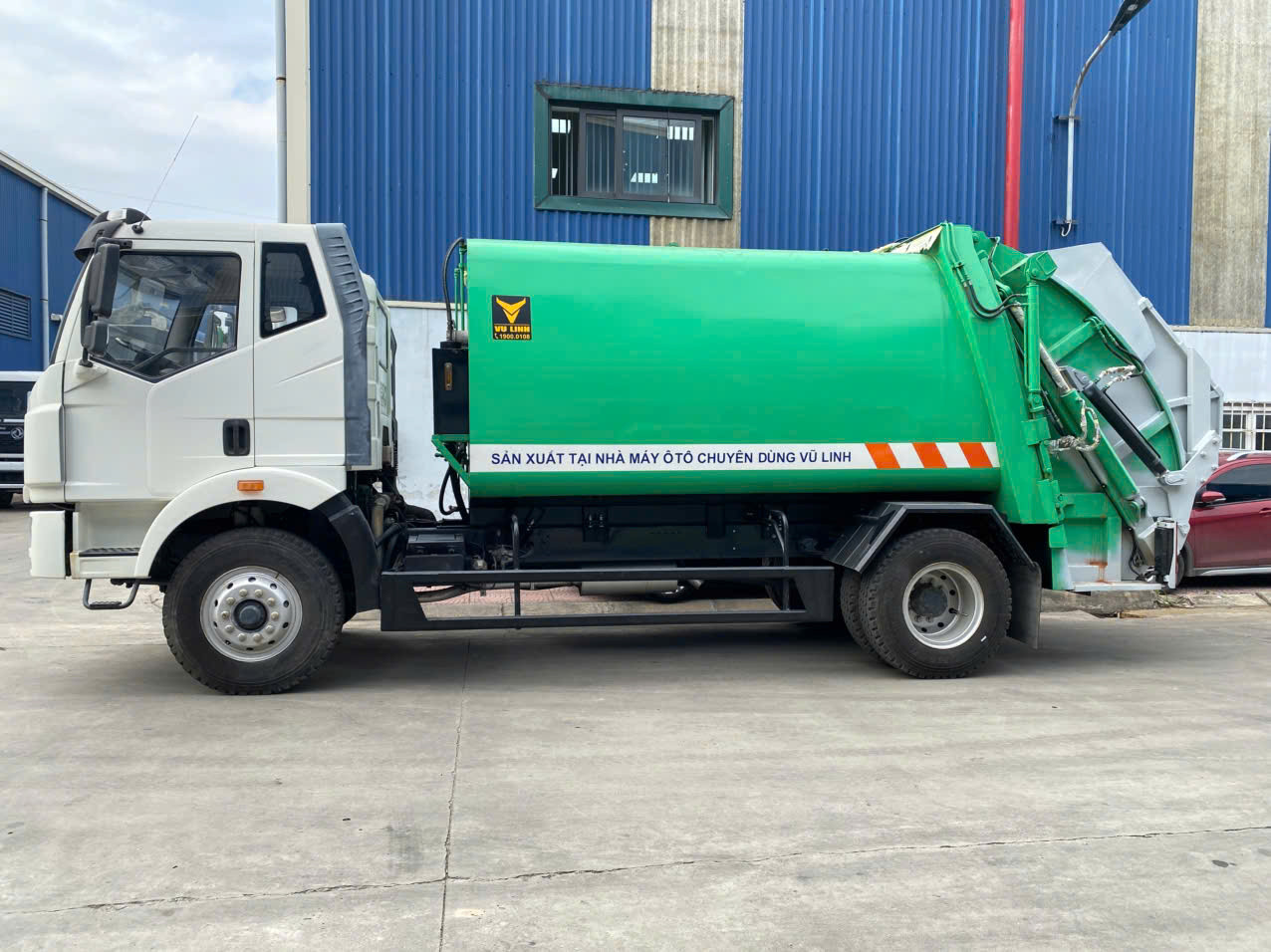

Xe ô tô cuốn - ép - chở rác DONGFENG 11,6 KHỐI

STT

Thông số

Mô tả

I

GIỚI THIỆU CHUNG

1

Loại xe

Xe ô tô chở rác lắp trên xe sát-xi tải DONGFENG – EQ1160ZZ4GJ1.

2

Cơ sở sản xuất

Công ty cổ phần ô tô Vũ Linh

3

Nước sản xuất

VIỆT NAM

4

Năm sản xuất

5

Thùng chứa

Thể tích 11,6 m3 (khối thực chứa rác)

6

Xe sát xi tải

DONGFENG – EQ1160ZZ4GJ1 nhập khẩu từ Trung Quốc

7

Công thức bánh xe

4 x 2

II

THÔNG SỐ CHÍNH

8

Kích thước

- Dài x Rộng x Cao (mm)

8150 x 2500 x 3160

- Chiều dài cơ sở (mm)

4.350

- Khoảng sáng gầm xe

260

- Chiều dài đầu/đuôi xe

1230/2570

- Vết bánh xe trước/sau

1940/1860

9

Trọng lượng

- Tự trọng

9.430

- Số người được phép chở

3 người (kể cả lái) ~ 195 (kg)

- Tải trọng cho phép

6.100 (kg)

- Tải trọng cho phép tham gia giao thông mà không phải xin phép

6.100 (kg)

- Tổng trọng tải

15.660 (kg)

10

Động cơ

- Nhà sản xuất

DONGFENG

- Kiểu loại

B170 33

- Loại động cơ

Diesel 4 kỳ, 6 xy lanh thẳng hàng, tăng áp

- Dung tích xy lanh

5.900 cm3

- Công suất cực đại

125 kW/2.500 vòng/phút

- Thùng nhiên liệu

200 lít

- Hệ thống cung cấp nhiên liệu

Bơm cao áp, phun nhiên liệu điện tử

- Hệ thống tăng áp

Có Turbo tăng áp

- Tiêu chuẩn khí thải

Euro 4

11

Hệ thống điện

+ Máy phát điện

Máy phát điện 24V/50A

+ Ắc quy

02 bình 12V-90Ah

12

Hệ thống truyền lực

- Ly hợp

Một đĩa ma sát khô lò xo; dẫn động thủy lực, trợ lực khí nén

- Hộp số

Cơ khí, 6 số tiến, 01 số lùi

- Cầu chủ động

Cầu sau

- Truyền động đến cầu chủ động

Cơ cấu các đăng

- Tỷ số truyền lực cuối cùng

6,428

13

Hệ thống treo

- Kiểu treo

Trục 1: Phụ thuộc nhíp lá; giảm chấn thủy lực

Trục 2: Phụ thuộc nhíp lá

- Lốp

11.00R20, số lượng 06 chiếc + 01 chiếc dự phòng

14

Hệ thống lái

- Kiểu cơ cấu lái

Trục vít ê cu bi

- Dẫn động

Cơ khí trợ lực thủy lực

15

Hệ thống phanh

- Phanh chính

Tang trống; dẫn động khí nén 2 dòng

- Phanh đỗ

Lò xo tích năng tại bầu phanh trục 2;

Dẫn động khí nén

- Phanh dự phòng

Phanh khí xả

III

HỆ CHUYÊN DÙNG

16

Thùng chứa rác

Dung tích chứa

11,6 m3( Khối thực)

Kích thước lòng thùng

3060/2950 x 2260 x 1920 mm

Vật liệu

Thép CT3, dày 3 ¸ 6mm

Kết cấu

Hình trụ vát, 4 mặt cong trơn

17

Cơ cấu cuốn ép

Nguyên lý

Cuốn ép trực tiếp theo phương nghiêng thông qua lưỡi cuốn và tấm ép di động.

Vật liệu chính

Thép tấm hàn chịu lực; thép dập định hình

Các bộ phận chính

Thân sau, máng cuốn, lưỡi cuốn, lưỡi ép, tấm cố định, càng gắp, con trượt

Chu kỳ cuốn ép

≤ 45 giây

Tỉ số nén (với rác thải sinh hoạt)

1,8

18

Thân sau

- Công dụng

Dùng để lắp đặt lưỡi cuốn, lưỡi ép, tấm cố định, càng gắp, máng cuốn, tạo thành bộ phận nạp rác vào thùng chứa

- Kết cấu

Thép dập định hình, thép tấm liên kết hàn, nối với nhau bằng các xương giằng ngang

19

Lưỡi cuốn

- Công dụng

Cuốn và ép rác tại bầu máng cuốn

- Kết cấu

Thép tấm, hàn liên kết tạo thành hộp chịu lực

20

Lưỡi ép

- Công dụng

Liên kết với lưỡi cuốn ép rác trực tiếp từ bầu máng cuốn vào thùng chứa rác

- Kết cấu

Thép tấm, Thép dập định hình, hàn thành kết cấu hộp chịu lực

21

Tấm cố định

- Công dụng

Liên kết hai thành thân sau với nhau, là cơ cấu chắn rác không cho rác rơi ngược lại máng cuốn

- Kết cấu

Thép tấm, thép dập, hàn kết cấu

22

Máng cuốn

- Công dụng

Chứa rác và liên kết với hai thành thân sau tạo thành bầu máng cuốn

- Kết cấu

Thép tấm, thép dập định hình, hàn kết cấu

23

Cửa nắp sau

Che kín cơ cấu cuốn ép, náp rác, đảm bảo vệ sinh và mỹ quan khi lưu thông

- Công dụng

Che kín cơ cấu cuốn ép, náp rác, đảm bảo vệ sinh và mỹ quan khi lưu thông

- Kết cấu

Nhôm tấm, khung xương thép dập định hình.

24

Càng gắp

- Công dụng

Nạp rác từ các thiết bị thu chứa vào máng cuốn

Gắp đổ đa năng các loại xe gom, thùng gom hiện có (Dung tích từ 240 đến 660 lít)

- Kết cấu

Thép tấm, thép dập định hình, lắp đặt theo tiêu chuẩn kích thước xe gom, thùng gom hiện có

25

Hệ thống thủy lực

- Xy lanh ép

+ Số lượng

02

+ Áp suất

180 kg/cm2

+ Đường kính - hành trình

Ø100 - 750 mm

- Xy lanh cuốn

+ Số lượng

02

+ Áp suất

180 kg/cm2

+ Đường kính - hành trình

Ø90 - 450 mm

- Xy lanh nâng thân sau

+ Số lượng

02

+ Áp suất

180 kg/cm2

+ Đường kính - hành trình

Ø80 - 600 mm

- Xy lanh càng gắp

+ Số lượng

02

+ Áp suất

180 kg/cm2

+ Đường kính - hành trình

Ø63 - 450 mm

- Xy lanh nâng càng gắp

+ Số lượng

01

+ Áp suất

180 kg/cm2

+ Đường kính - hành trình

Ø50 - 150 mm

- Xy lanh nâng của nắp

+ Số lượng

01

+ Áp suất

180 kg/cm2

+ Đường kính - hành trình

Ø63 - 400 mm

- Xy lanh xả rác

+ Số lượng

01

+ Áp suất

160 kg/cm2

+ Đường kính - hành trình

Ø120 - 3200 mm

- Nguồn gốc xuất xứ các xy lanh thủy lực

Ống cần nhập khẩu, lắp ráp tại Việt Nam

26

Bơm thủy lực

ZF Hydraulic A2F

- Xuất xứ

China

- Số lượng

01

- Lưu lượng

82 cc/vòng

- Áp suất Max

350 kg/cm2

- Dẫn động bơm

Cơ cấu các-đăng từ đầu ra của bộ chuyền PTO

Đóng/ngăt P.T.O thông qua công tắc điện trên táp-lô

27

Bộ điều khiển

- Vị trí điều khiển

Bên ngoài sau lưng ca-bin (bên phụ) và phía thành thân sau (bên phụ)

- Cơ cấu điều khiển

Điều khiển cơ khí thông qua các tay điều khiển

28

Van phân phối

01 van điều khiển cơ cấu nâng thân sau và xả rác;

01 van điều khiển cơ cấu nạp rác và cơ cấu cuốn ép rác

- Van điều khiển cơ cấu nâng thân sau và xả rác

+ Xuất xứ

Van Galtech xuất xứ Italy

+ Số lượng

01

+ Lưu lượng

Galtech Q95-2X- 120 Lít/phút

+ Áp suất lớn nhất

250 kg/cm2

- Van điều khiển cơ cấu nạp rác và cơ cấu cuốn ép rác

+ Số lượng

01

+ Lưu lượng

Galtech Q95-4X- 120 Lít/phút

+ Áp suất lớn nhất

250 kg/cm2

29

Van tiết lưu

Điều chỉnh tốc độ nâng thân sau

30

Các loại van thủy lực khác

1 van chống tụt xi lanh nâng thân sau
1 van đảm bảo an toàn cho xi lanh xả rác

31

Thùng dầu thủy lực

Thép tấm 3mm, 125 lít

32

Đồng hồ đo áp suất

- Số lượng

01

- Áp suất hiển thị lớn nhất

350 kg/cm2

33

Các thiết bị thủy lực phụ khác

Thước báo dầu, lọc dầu hút, lọc hồi, khóa thùng dầu, van xả thùng dầu, rắc co, tuy ô cứng, tuy ô mềm... được lắp ráp đầy đủ đảm bảo cho xe hoạt động an toàn, hiệu quả..

34

Trang thiết bị kèm theo xe

- Máy lạnh

Có

- Radio

Có

- Bộ dụng cụ đồ nghề tiêu chuẩn theo xe

01 bộ

- Sách hướng dẫn sử dụng

01 quyển

- Sổ bảo hành của xe cơ sở

Có

- Lốp dự phòng

01 chiếc
