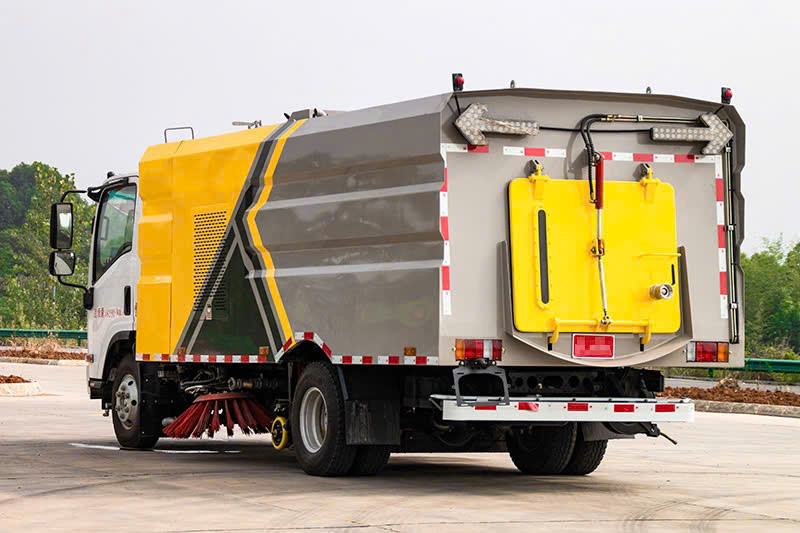

Nhãn hiệu

ISUZU

Model

HCQ5110TXSQL6

Dung tích

Thùng rác: 6 m3; két nước 5 m3

Thông số

tổng thành

xe

 (DxRxC) (mm)

7210×2350×2700

 Tổng trọng lượng( kg)

10550

Tự trọng

7660

Tải trọng(kg)

2695

Góc tiếp / thoát

28/16

Vệt bánh xe (trước/sau) (mm)

1680/1650

Loại nhiên liệu

Diesel

Tốc độ lớn nhất

110 km/h

Số lá nhíp

8/10+6

Động cơ

Model

4HK1-TCG61

Công suất/ dung tích xy lanh

139 kw

Chủng loại

4 kỳ, 4 xy lanh thẳng hàng tăng áp, làm mát bằng nước.

Dung tích xy lanh

5193 cm³

Tiêu chuẩn khí thải

EURO 6

Nhà máy sản xuất

ISUZU Motor Co., Ltd.

Chassis

 Kiểu dẫn động

4×2

 Chiều dài cơ sở (mm)

4475

 Hộp số

6 số tiến – 1 số lùi

 Hệ thống lái

Trục vít ecu, trợ lực thuỷ lực

 Hệ thống phanh

Phanh hơi lốc kê

 Cabin

Tiêu chuẩn, có radio caset – mp3, điều hoà

 Cỡ lốp

8.25R20

Thông số phần chuyên dùng

Động cơ công tác

Nhãn hiệu

DONGFENG CUMMINS

Model

B140 - 33

Công suất/ tốc độ vòng quay

103 kw/ 2500 r/min

Dung tích xi lanh

3900 cm3

Van thủy lực

Điều khiển điện

Nan chổi

Nan nhựa

Tốc độ quét

3 – 20 km/h

Hiệu suất quét

98 %

Các thông số thiết bị đặc biệt

Chiều rộng làm sạch tối đa (m)

3.5

Khối lượng hộp

Thùng nước（m³）

5m³

Thùng rác（m³）

6m³

Hệ thống làm sạch

Các thành phần chính

Giữa trục trước và trục sau của khung xe bố trí một đĩa quét dọc có thể nâng hạ và kéo dài ra ở vị trí đối xứng hai bên khung, chuyển động quay của đĩa quét nhờ động cơ thủy lực, tốc độ có thể điều chỉnh.

Giá đỡ chổi quét, xi lanh dầu, ống dẫn dầu, thanh nối, thanh điều chỉnh, động cơ thủy lực, v.v.

Số chổi quét

2

Số lượng nan chổi cho một chổi quét

22

Quét điều chỉnh độ nghiêng

Trước

Nghiêng về phía trước 5° ~ 15°, nghiêng 5° ~ 10°

Sau

Chuyển tiếp 5° ~ 10° Vào trong 5° ~ 10°

Thiết bị vòi phun

Kiểu dáng

Vòi hút được treo giữa các bánh sau của khung xe và gồm có vòi hút, trục lăn và ống hút. Thân vòi hút có thể chuyển động. Việc nâng vòi hút được điều khiển bởi một xylanh dầu có miệng hút kép và một vòi hút rộng. Dẫn động thủy lực và điều khiển điện tự động nâng vòi hút, hệ thống treo nổi lò xo.

Đường kính cổ hút

Φ180 (mm)

Phần cứng bên cạnh vòi phun trong hoạt động Giải phóng mặt bằng (mm)

5～8

Cấu hình khác

Hệ điều hành phụ

Phía sau được trang bị hệ thống điều khiển điện tử để kiểm soát lực nâng của xe và công tắc cửa sau, nhằm tránh những tai nạn an toàn do người sử dụng không quan sát được tình hình phía sau khi điều khiển xe.

Hệ thống nâng hạ khẩn bằng tay

Nếu hệ thống thủy lực không sử dụng được do động cơ phụ bị hỏng, chổi than, ống hút, ô tô không thể nâng lên hạ xuống được thì có thể sử dụng hệ thống nâng hạ khẩn cấp của bơm tay để vận hành.

Hệ thống súng phun

Súng phun rửa đưởng tưới cây điều khiển tự động lắp đặt phía trước xe theo yêu cầu

01 bộ lắp đặt phía trước xe

STT

Tên

Hình ảnh

Thông tin

1

Bơm cao áp

Bơm cao áp được sử dụng để phù hợp với các chức năng rửa cao áp khác nhau của xe quét.

2

Van điện từ HYPRIS Manifold

Nhóm van điện từ thủy lực là thành phần cốt lõi của hệ thống thủy lực của xe, nó điều khiển truyền động thủy lực của toàn bộ xe và có các nút hoạt động hai chiều, bao gồm một loạt các hoạt động cơ học như nâng quét, nâng ống hút, nâng thùng rác, và đóng mở cửa sau. Nắp hộp điều khiển van điện từ, ngăn bụi bẩn xâm nhập vào hộp một cách hiệu quả.

3

Hộp điều khiển điện

Kiểm soát tất cả các hệ thống khí nén của toàn bộ xe.

4

Quạt ly tâm

Động cơ phụ và quạt gió là hai bộ phận cốt lõi của xe quét rác, động cơ phụ cung cấp năng lượng cho quạt hoạt động, nhờ đó rác đường được hút vào thùng để chứa, để thực hiện công việc quét dọn đường. Quạt sử dụng quạt ly tâm chống mài mòn công suất cao, không gây tiếng ồn, hiệu quả cao, lượng không khí lớn và tuổi thọ lâu dài.

5

Động cơ Cummins 140 mã lực

Việc sử dụng động cơ phụ Cummins 140 mã lực và quạt là hai thành phần cốt lõi của xe quét rác, động cơ phụ cung cấp năng lượng cho quạt hoạt động, nhờ đó rác đường được hút vào bên trong thùng để chứa, để đạt được hiệu quả làm sạch đường.

6

Ly hợp tự động

Bộ ly hợp tự động giúp giảm sốc cho động cơ khi quạt khởi động và dừng. Ly hợp có ưu điểm là chịu mài mòn cao, tuổi thọ cao, ít tiếng ồn, ít tiêu hao nhiên liệu và tiết kiệm chi phí trong quá trình sử dụng.

7

Chổi quét

Có hai chổi quét ở giữa để gom rác trước các miệng hút.

8

Hệ thống khẩn cấp bơm bằng tay

Hệ thống thủy lực của toàn bộ xe có thể được điều khiển bằng bơm thủy lực khẩn cấp bằng tay.

9

Camera sau xe

Có các đầu dò giám sát ở bên phải và phía sau thùng xe của xe quét rác để theo dõi điều kiện làm việc theo thời gian thực và hiển thị trên màn hình hiển thị trong cabin để tối đa hóa hiệu quả làm sạch.

10

Màn hình, công tắc điều khiển

Tích hợp thiết kế điều khiển trung tâm điện thủy lực PLC cabin, dễ vận hành.

11

Ống hút trung tâm

Máy hút được tích hợp giá phun nước áp lực cao, có chân phun áp lực cao hai bên trái phải, có tác dụng rửa sạch các vết bùn đất cứng đầu bám trên mặt đất một cách hiệu quả.

12

Máy bơm nước

Bơm nước áp suất 60/90, điều khiển chức năng bơm nước của xe.

13

Đèn LED mũi tên

Hiệu ứng cảnh báo

14

Báo động mực nước thấp

Khi mực nước thấp hơn giá trị tới hạn, nó sẽ tự động báo động.

15

Bể nước sạch

Bồn nước bằng thép cao cấp, bản bên 3mm, bản đáy 4mm, dùng để chứa nước sạch.

16

Hộp đựng rác

Hộp đựng rác bằng inox cao cấp, bản bên 3mm, bản đáy 4mm, dùng để đựng rác.

17

Bơm nước dập bụi

Bơm nước dập bụi điều khiển khung phun nước phía trên chổi quét, ngăn chặn hiệu quả bụi thứ cấp do chổi quét tạo ra.

 STT

Tên

Đặc Điểm

1

Áp suất về phía trước

Xả trước áp suất thấp được tạo ra bởi máy bơm nước áp suất thấp.

2

Phun phía trước áp suất cao

Tia phun phía trước do máy bơm nước cao áp tạo ra có thể phun tạo ẩm cho mặt đường trong quá trình vệ sinh, đồng thời đóng vai trò giảm bụi phun.

3

Phun áp lực cao phía sau

Tia hậu do máy bơm nước cao áp tạo ra có thể phun tạo ẩm cho mặt đường trong quá trình vệ sinh, đồng thời có vai trò làm đẹp mặt đường.

4

Tời rửa xe cao áp

Phía sau bên phải của chổi quét được trang bị trục rửa cuộn cơ khí tự động, được trang bị vòi cao áp 20m, có thể dùng để vệ sinh thân máy và những nơi cần vệ sinh khác. Súng phun inox cầm tay có đầu nối nhanh có thể dễ dàng kết nối hoặc ngắt kết nối với trục rửa, dòng nước áp lực cao tạo ra có thể dễ dàng rửa trôi những quảng cáo nhỏ bên đường.

5

Tự làm sạch thùng rác áp suất cao

Thùng xe thông qua việc lật và dỡ hàng, với thiết bị tự làm sạch áp suất cao. Thiết bị tự làm sạch thùng rác có thể giúp dỡ thùng rác và xả sạch rác còn sót lại trên thành trong của thùng.

6

Quét trái và phải

Các thanh phun trái và phải được lắp trên các ống hút và di chuyển lên xuống theo các ống hút, kết cấu đơn giản, gọn nhẹ đảm bảo cố định độ cao của các thanh phun so với mặt đất và đạt hiệu quả làm sạch tốt nhất.
